当前位置:网站首页> 产品中心 > DC-DC恒流电源管理芯片 > 降压恒流芯片 >LN2553 三功能(100%-25%-爆闪)降压型LED恒流驱动芯片
来源:深圳晶立弘泰 作者:深圳晶立弘泰 发布时间:2016-07-14 21:16:44

LN2553 是一款集成了三功能的开关降压型LED恒流驱动器。
通过电源的接通与关断可实现功能之间的切换:
全亮(100%)--暗亮(25%)--爆闪。
通过电源的接通与关断可实现功能之间的切换:
全亮(100%)--暗亮(25%)--爆闪。
LN2553采用固定关断时间的控制方式,
关断时间可通过外部电容进行调节,
因此工作频率可根据用户要求而设置。
关断时间可通过外部电容进行调节,
因此工作频率可根据用户要求而设置。
LN2553通过一个外接电阻来设置LED的输出电流。
LN2553内部还集成了VDD稳压管,过温保护电路,
短路保护电路等。减少外围元件并提高了系统可靠性。
短路保护电路等。减少外围元件并提高了系统可靠性。
LN2553采用SOT23-6封装。
产品指数:
内置三功能:100%-25%-爆闪
电流:可达5A
宽输入电压范围:3.6V~100V
高效率:可高达 90%
芯片供电欠压保护:3.2V(迟滞0.5V)
峰值电流采样电压:250mV
关断时间可调
内置过温调节
内置 VDD 稳压管
应用领域:
LED 手电筒
自行车灯、电动车灯
大功率 LED 照明

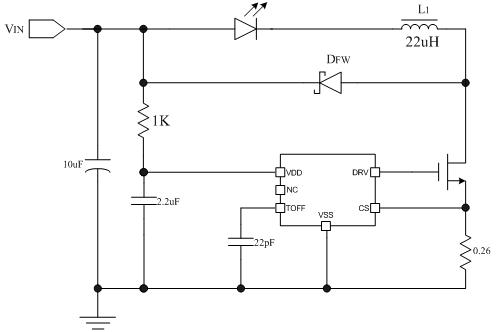

LN2553 LED车灯(12V-80V)典型应用线路图:

LN2553 LED手电筒典型应用电路图(两节锂电输入)

LN2553 封装及管脚分配:

管脚描述:
