YX8232A
产品描述:

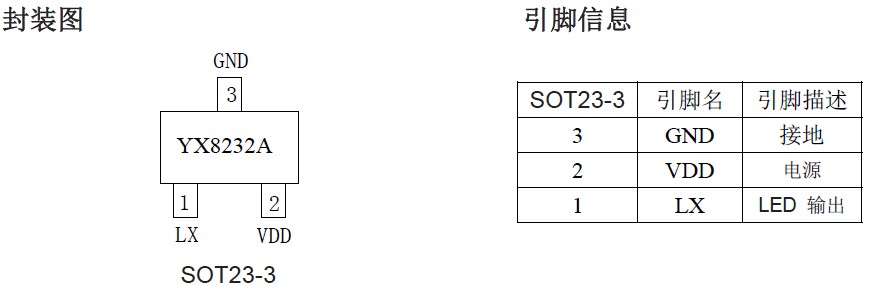

YX8232A是一颗两功能手电筒LED 驱动芯片,采用了极小的SOT23-3 封装形式,
仅需要一颗电容器件,使用方便、节省系统的成本。
三节干电池或一节锂电池可以驱动3-5W 的LED。
仅需要一颗电容器件,使用方便、节省系统的成本。
三节干电池或一节锂电池可以驱动3-5W 的LED。
YX8232A通过开关关断接通来变换输出模式,可以实现亮度调节功能。
YX8232A 采用无铅封装。
产品指数:
YX8232A 采用无铅封装。
产品指数:
2种循环模式:全亮,25%亮度
PWM控制输出
通过开关关断/接通来调节2 种模式变换
工作电压: 2.5V to 5V
效率高达97%
应用领域:

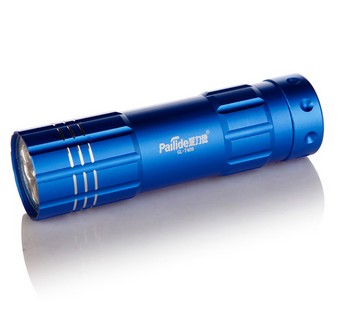

LED手电筒,LED头灯, LED照明装饰灯等等

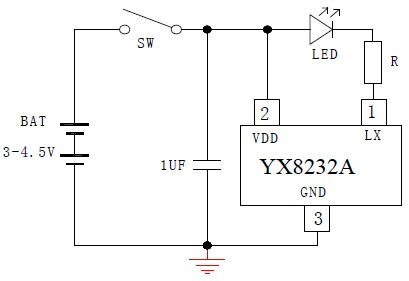

典型应用图:
说明:
应用领域:
LED手电筒,LED头灯, LED照明装饰灯等等
典型应用图:
说明:
1.两种模式转换是通过开断开关SW来实现的
2.调节电阻R 的阻值大小可以调节LED 上的电流
电阻阻值越小电流越大,选用电阻时请注意要
根据电流的大小选择功率满足要求的电阻,否
则电会烧坏电阻或IC.
3.驱动最大流为1.4A
