YX8622
产品描述:
YX8622 是一款两功能太阳能灯串控制芯片,适用于1 或3 节1.2V 充电电池供电的太阳
能产品中,两种功能为常亮和对闪功能。
能产品中,两种功能为常亮和对闪功能。
太阳能LED 灯串控制器YX8622 是我公司根据太阳能LED 灯串工作特点专门研制的功能
性灯串控制芯片,主要功能有升压、光控、LED 功能驱动、太阳能充电等。
该控制器具有高转换效率:80~85%(典型值),可以减少太阳能电池的功率要求;输出电
流可调、外围元件少、对闪频率不可调等特点。
产品指数:
高效率:80~85%(典型值),可充分利用太阳能电池
高效率:80~85%(典型值),可充分利用太阳能电池
LED 的对闪+常亮功能(LED 正负颠倒后并联)
输入电流可调,电流范围:5-200mA
低使能电压,确保灯具在外界光线足够暗的时候才开启
使能控制具有施密特性能,保证灯具亮暗转换时的稳定性
外围器件少,仅需2 个: 1 个电感和1 个电容
应用领域:
1-3 节1.2V 供电的太阳能产品
1 到200 颗LED 并联灯串
YX8622 LED太阳能灯串芯片 DIP8、SOP8 封装形式及管脚分布
应用原理图:

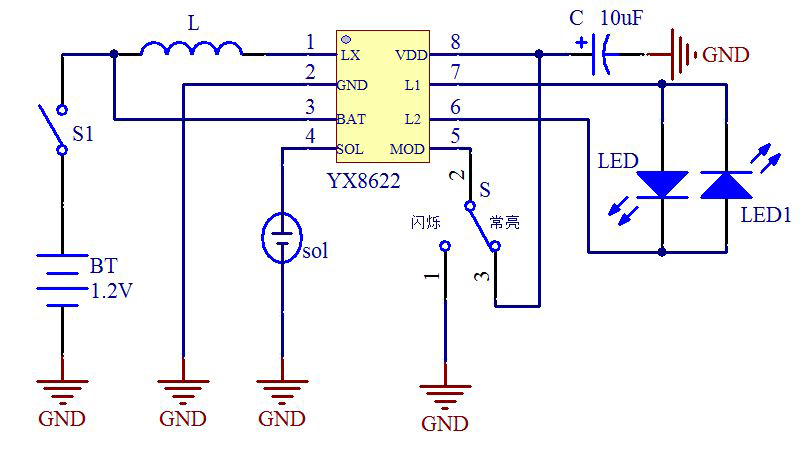

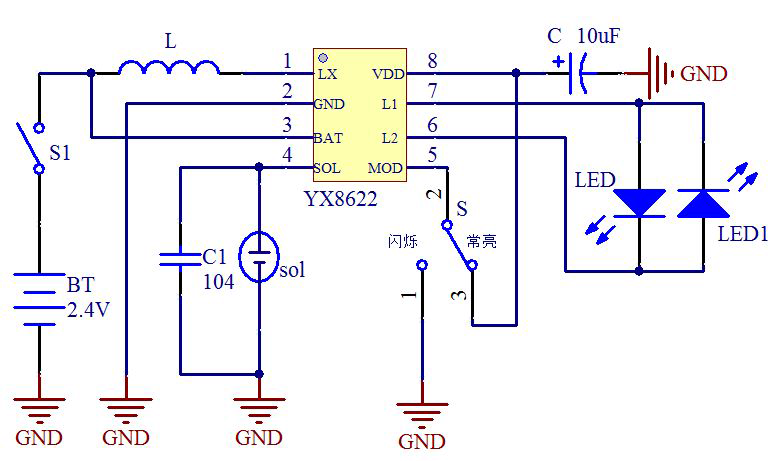

一、1 节1.2V 或两节1.2 串联2.4V 电池典型应用图(白、绿、蓝光应用)

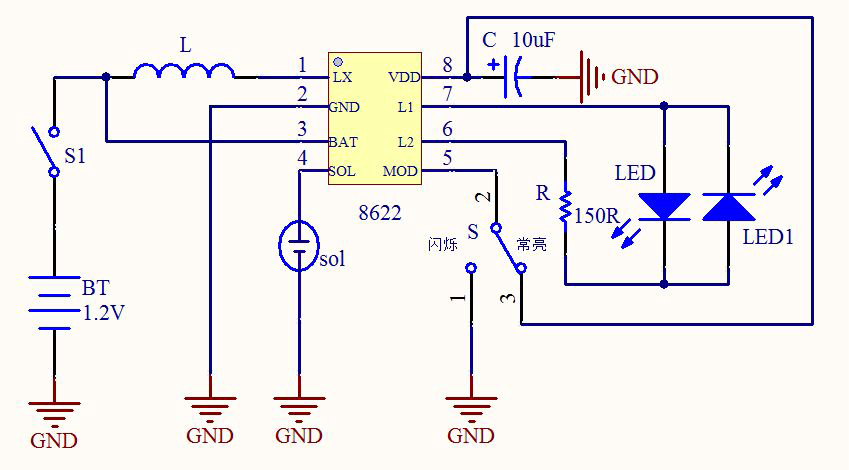

二、LED太阳能灯串驱动方案1节1.2V电池驱动红和黄光
注:因黄和红光LED 导通压降较低,所在要在电路中加一个限流最电阻R,阻值最小47Ω,典型值150Ω

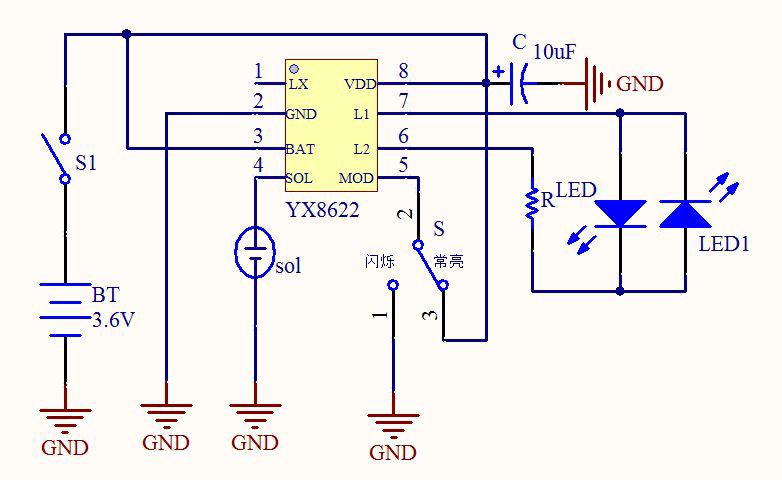

三、LED太阳能灯串驱动方案3节1.2V串联供电白光和灯串应用
输入电压3.6V 电压大于LED导通电压,所在要在电路中加一个限流电
阻R,此电阻阻值跟据所需放电电流来选择,电阻越大电流越小选择
范围1-100Ω。注:因输入电压升高了,所以相应的光控电压也会有所
升高。
注:以上电路中S1 为电源开关,S 为常亮闪烁模式选择开关,S 闭合为闪烁功能S 断开为常
亮功能。光控电压典型值为0.33V(1.2V 应用)此电压随供电电压的升高也会有所升高。
电路调整
1、闪烁频为固定值
典型值为1HZ
2、电流大小调节
1.2V 应用时调整电感L 大小来调整电流:电感量增大电流变小,反之则变大,3.6V 应用
时调整电阻R 的大小来调整电流,电阻越大电流越小,反之则变大。
产品技术资料下载
YX8622.PDF参数要求

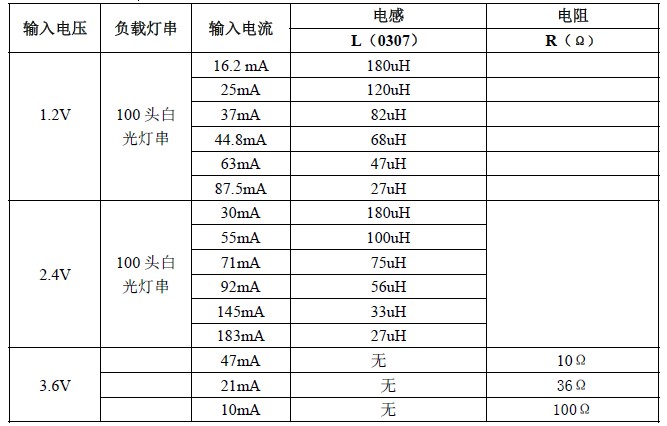

电流参数设置1(典型值)
