YXC454
产品描述:LED太阳能灯串轻触开关两路两线8功能灯串控制芯片使用说明

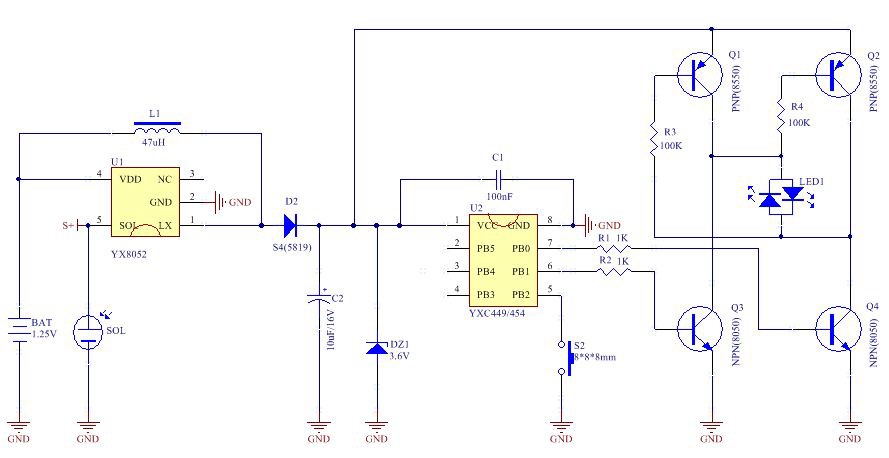

一.1.2V 太阳能灯串典型应用图
一.1.2V 太阳能灯串典型应用图图中YX8052 为太阳能升压IC,YXC449 或YXC454 是灯串8 功能控制IC
二.3.2V 和3.7V 锂电太阳能灯串典型应用图Q50 为光控三极管,D1 为销特基二极管,原理图中电调节,主要调R3,R4 电阻和R1,和R2电阻
三.两路两线8 功能控制IC 说明
三.两路两线8 功能控制IC 说明YXC449 为带记忆控制芯片,当掉电关闭重新开机后的灯闪模式还保持掉电前的模式.
YXC454 为不带记忆功能,当掉电关闭重新开机后的闪灯模式重置到第一个模式(默认模式)
功能描述:
利用轻触开关,按一下改变一种模式,共分八种
第一模式:自动各咱功能连续循环变化,即由第二种模式到第七种模式自动变化.
第二模式:波浪式前进后退自动变化(二种速度变换)
第三模式:跑马式自动变化(四种速度),即对闪.
第四模式:单灯渐明渐暗自动变化(8 种速度)
第五模式:跑马式前进及后退,星星闪自动变化
第六模式:两路所有灯同时渐明渐暗(三种速度)
第七模式:星星闪跑马式自动变化
第八模式:常亮功能.
注:如果是YXC449 带记忆功能的则这8 种模式不分前后,只分顺序,因为是带记忆每一个模式
都有可以成为第一模式.如果是YXC454 则上电后就是上述功能第一模(默认模式)模式,掉电
后重置后会重新回到第一模式.
