产品描述:

YX802 是一款效率高功能稳定的太阳能草坪灯升压芯片，
适用于两节1.2V充电电供电的草坪灯。

主要功能有自动光控，升压驱动，
恒流输入（输入电压变化而输入电流几乎不变）、
输出关断加有开漏极MOS管控制，
切低关断的型，在关时不会有漏电流流过LED 使其暗亮，
输入电流可以通过调整电感来调节。

产品指数:

高效率：80~90％（典型值），可充分利用太阳能电池

有电池过放保护功能，保护电压1.7V

外围器件少：一个电感（或电阻）

输入电流通过调电感量可调

应用领域:

太阳能LED草坪灯

LED太阳能灯串

LED驱功IC

应用原理图及电流调整参数

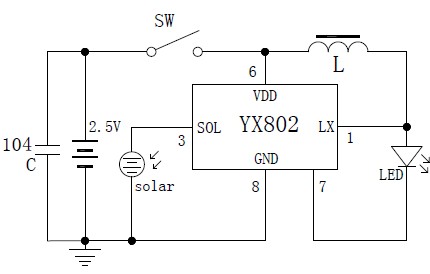

1.白、蓝、绿LED应用电路
LED升压IC应用电路

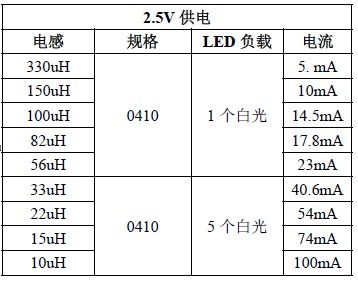

电流调节参数（仅供参考，具体已实测为准）
LED应用电流感量要求参考

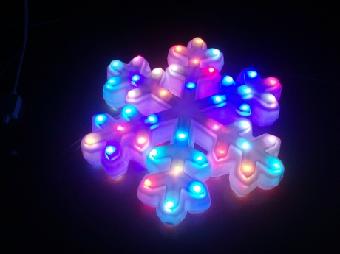

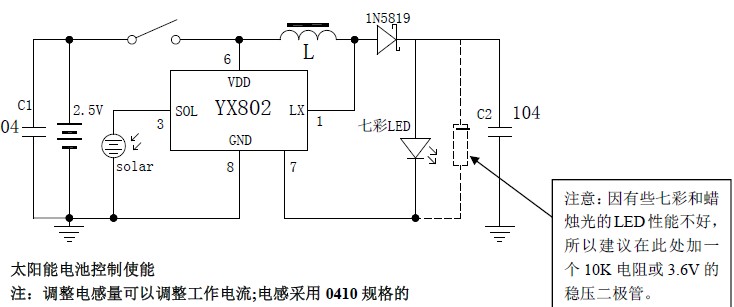

2、七彩和蜡烛灯LED 应用电路
LED七彩蜡烛灯应用电路

产品技术资料下载

YX802.PDF
