支持高辉调光,65536:1调光比

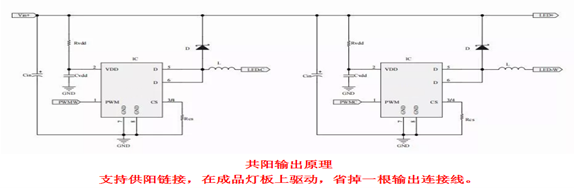

共阳极方案
宽输入电压:5-100V
内驱 100V/6A 的 MOS
内置 5.5V 稳压管
最大工作频率 1MHz
输出电流可调范围 60mA~1.8A

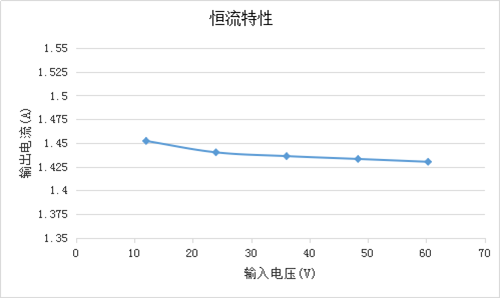

恒流精度≤±3%
高效率:最高可达 95%

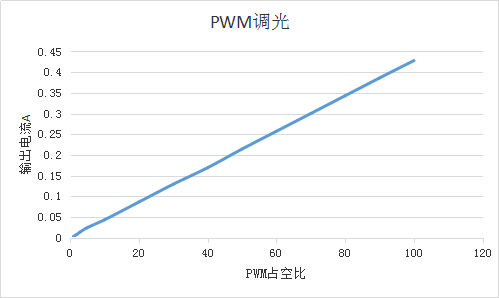

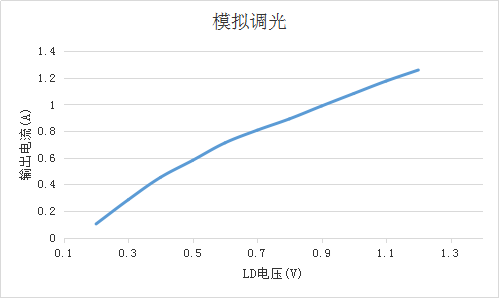

支持 PWM/模拟/分段调光
内部集成环路补偿,外围电路简洁,系统更加稳定可靠
抗干扰能力强,支持做多路供阳输出
低亮度调光无抖动,调光平滑无阶梯感

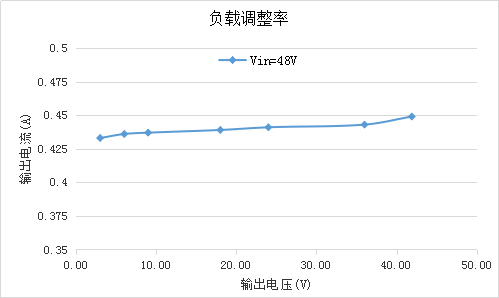

良好的线性调整率和负载调整率
型号 | 封装 | 输入电压范围 | 输出电压范围 | 输出电流范围 | 输出功率范围 | 驱动方式 | 效率 | 工作模式/频率 | 电流采样方式 | 调光功能 |

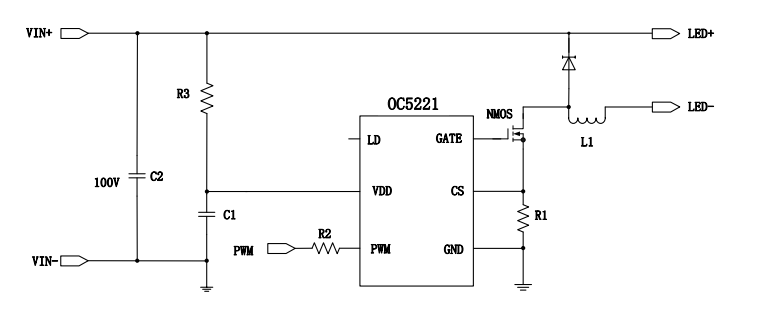

OC5221 | SOT23-6 | 5-100V | ≤Vi-1V | ≤5A | ≤60W | 外扩MOS | 最大95% | 频率可调 | 平均电流采样 | PWM调光/线性调光 |

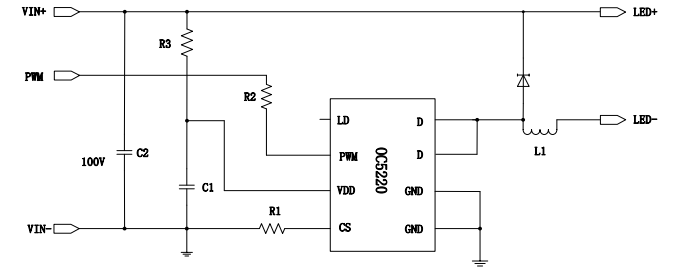

OC5220 | SOP8 | 5-100V | ≤Vi-1V | ≤1.8A | ≤40W | 内置MOS | 最大95% | 频率可调 | 平均电流采样 | PWM调光/线性调光 |
OC5228 | SOP8 | 5-100V | ≤Vi-1V | ≤1.2A | ≤25W | 内置MOS | 最大95% | 频率可调 | 平均电流采样 | PWM调光/线性调光 |
